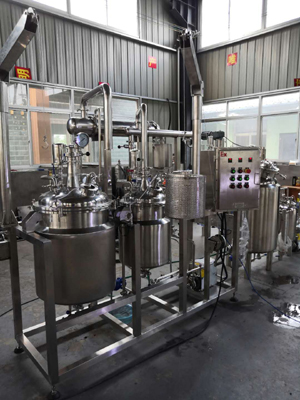

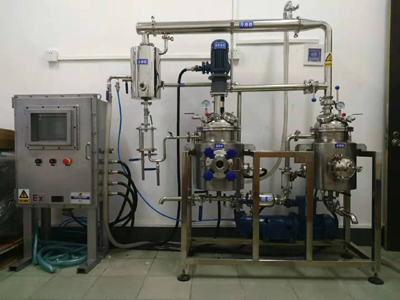

本設備適用于中藥、植物、動物、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。采用動態提取，時間短，效率高；本設備采用電加熱方式，自動化程度高，罐內配備CIP清洗頭，符合GMP醫藥標準，本設備主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。

設備特征及技術參數

型號OP-TQ-10/500，提取罐有效容積為10-500升

機組裝置選材優良，具效率高，操作方便，自動化程度高等優點

電加熱（蒸汽加熱）,電源380V，加熱介質導熱油

罐內常壓, 提取溫度≤100℃

可以實現提取溫度的控制及顯示等

主要配件：提取罐、冷凝器、冷卻器、油水分離器、進料口、加熱器、溫度控制器、出料閥、機架、安全閥、控制柜、閥門、管接件等

側部開口、易清洗,手動排渣口

內外焊縫拋光300目，三層保溫,優質SUS304材質，2B不銹鋼板材

主要配件及詳細說明

提取罐：采用優質304材質，三層保溫，可以實現提取溫度控制及顯示、在線監測等，夾層內設計壓力0.3-0.4Mpa，罐內設計壓力0.09Mpa，漿式攪拌，投料口和CIP清洗頭，側面可以打開清洗。

冷凝器：采用優質304材質列管式 冷卻器：采用優質304材質盤管式

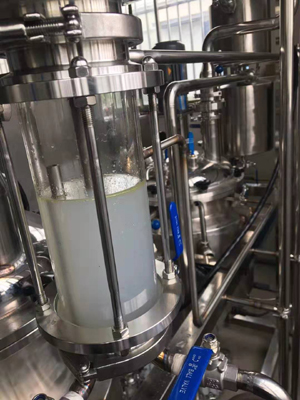

油水分離裝置：專用油水分離器,罐體容積約為10L,分離器玻璃材質

控制柜: 采用優質304材質, 物料提取溫度控制及顯示,夾套溫度的控制與顯示,所有泵啟動與停止.
